Hệ thống sản xuất hHydro năng lượng mặt trời quy mô kilowatt sử dụng thiết bị quang điện hóa tích hợp tập trung

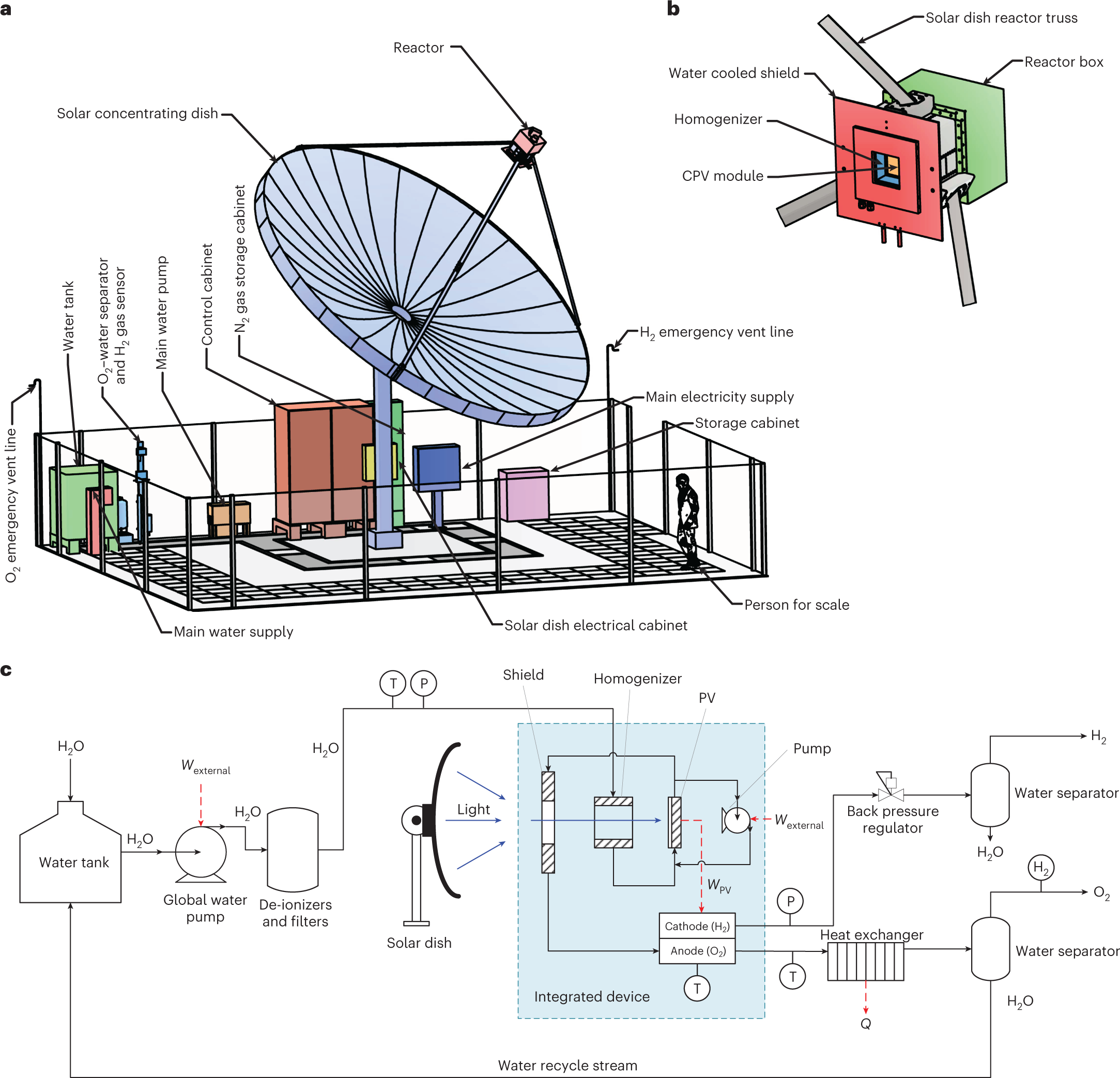

a , Hình minh họa kỹ thuật của toàn bộ vị trí hiển thị các thành phần chính như đĩa tập trung parabol năng lượng mặt trời, lò phản ứng và phần cứng và tủ phụ trợ. b , Cận cảnh lò phản ứng tích hợp cho thấy việc lắp ráp tấm chắn, bộ đồng nhất, PV và vỏ bọc. c , Sơ đồ quy trình và thiết bị đơn giản hóa của hệ thống hiển thị các dòng vật chất và năng lượng. Các luồng năng lượng đầu vào/đầu ra/trung gian chính bao gồm công điện do PV tạo ra có sẵn cho quá trình điện phân, nhiệt lượng tỏa ra từ bộ trao đổi nhiệt và công bên ngoài cần thiết cho việc bơm nước. W và Q lần lượt là viết tắt của công và nhiệt và các cảm biến được biểu thị bằng một vòng tròn (T = cảm biến nhiệt độ, P = cảm biến áp suất, H 2= cảm biến nồng độ hydro). Hình ảnh của hệ thống có thể được tìm thấy trong Hình bổ sung. 1 .
