Phát Triển Hợp Kim Bền Chắc, Chống Chịu Tốt Với Hydro – Khắc Phục Nhược Điểm "Giòn Hóa Do Hydro"
Annie Nguyễn
Ngày 31 tháng 8 năm 2026
Các nhà nghiên cứu Hàn Quốc đã phát triển thành công một loại hợp kim cải thiện đáng kể vấn đề "giòn hóa do hydro" (hydrogen embrittlement) – một điểm yếu cố hữu của kim loại khi tiếp xúc với hydro. Nhóm nghiên cứu do Giáo sư Kim Hyung-seop thuộc Khoa Khoa học Vật liệu và Kỹ thuật Tiên tiến, Trường Đại học Khoa học và Công nghệ Pohang (POSTECH) dẫn đầu, đã công bố kết quả nghiên cứu vào ngày 31 tháng 8.
Giòn hóa do hydro là hiện tượng kim loại trở nên giòn và dễ gãy khi bị hydro xâm nhập. Thông thường, kim loại càng được làm cứng thì càng dễ bị ảnh hưởng bởi hiện tượng này, tạo ra một thách thức lớn trong việc phát triển các vật liệu vừa có độ bền cao vừa an toàn trong môi trường hydro.
Để giải quyết vấn đề này, nhóm nghiên cứu đã áp dụng một phương pháp xử lý kết hợp độc đáo: đầu tiên, họ xử lý hợp kim ở nhiệt độ cực thấp (âm 196°C), sau đó tiến hành ủ nhiệt ở nhiệt độ 500°C. Kết quả là loại hợp kim mới có giới hạn chảy (điểm bắt đầu biến dạng dẻo) cao hơn khoảng 2,2 lần so với hợp kim thông thường, đồng thời khả năng chống chịu trong môi trường hydro cũng được cải thiện vượt trội.
Giáo sư Kim Hyung-seop cho biết: "Chúng tôi kỳ vọng nghiên cứu này sẽ mở ra một hướng đi mới trong thiết kế các vật liệu kết cấu thế hệ tiếp theo, bao gồm cả cơ sở hạ tầng lưu trữ và vận chuyển hydro trong tương lai."

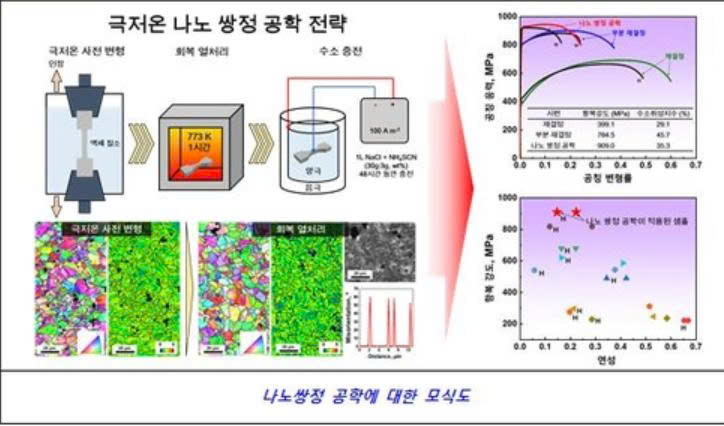

Giải thích hình:
Chiến lược kỹ thuật nano-đôi (nano-twin) ở nhiệt độ cực thấp
Quy trình:
- Biến dạng trước ở nhiệt độ cực thấp / Kéo dây
→ Ngâm trong nitơ lỏng - Xử lý nhiệt phục hồi
→ 773 K trong 1 phút - Nạp hydro
→ Dòng điện 500 A·m⁻²
→ Dung dịch 1% NaCl + NH₄SCN (200–300 mg/L)
→ 48 giờ ở nhiệt độ phòng
Cấu trúc vi mô:
- Biến dạng trước ở nhiệt độ cực thấp
- Xử lý nhiệt phục hồi
Biểu đồ bên phải:
- Biểu đồ trên: Độ bền kéo (MPa) theo biến dạng đồng nhất (%)
- Biểu đồ dưới: Độ bền chảy (MPa) theo độ giãn dài
Chú thích dưới cùng:
Sơ đồ mô tả kỹ thuật nano-đôi (nano-twin engineering)
